台湾TAICIN泰炘MG积层式减压阀
使用於特定油路裡,要低於主要油路的壓力時使用.
特性
- 洩油口要連接油箱。
- 為使減壓動作完美呈現,主壓和副壓的壓差請儘量維持超過10 kg/cm²。
規格
型式號碼 | 稱呼口徑 (PT) DIA. |
最大壓力 (KG/CM²) |
最大流量 (LPM) |
---|---|---|---|
MG-02A (B) (P) | 1/4” | 210 | 35 |
MG-03A (B) (P) | 3/8” | 70 | |
MG-04A (B) (P) | 1/2” | 300 | |
MG-06A (B) (P) | 3/4” | 180 |

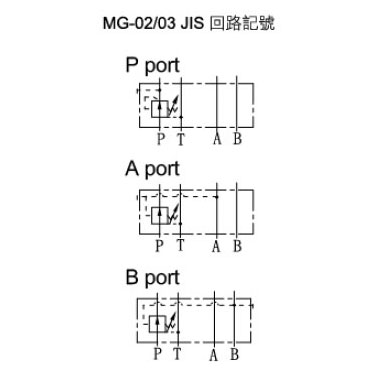

形式記號說明
![積層式減壓閥-形式記號說明](https://www.jenauto.com/wp-content/uploads/2021/01/716ce-5724d-IMG-MG-Nomenclature.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/3ee89-20210128143055-6ee13.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/f320a-20210128143056-49908.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/b181b-20210128143056-75414.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/f2fe9-20210128143100-e5c77.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/19205-20210128143101-ecc86.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/a4f7a-20210128143103-70fd8.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/789fc-20210128143104-a47ff.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/bf1f6-20210128143104-ce9ba.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/6cbb8-20210128143104-34f11.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/d48be-20210128143105-84622.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/b3a3b-20210128143105-dfe6b.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/4d7d9-20210128143105-6e605.jpg)
