台湾TAICIN泰炘SP可变排量柱塞泵
柱塞幫浦適用於
NC 車床
MC加工機
彎管機
吹瓶機,
高效率的專用機或沖床
流量從8cc/rev到70cc.rev可選購
有6種控制方式
壓力補償控制型
壓力引導式遙控型
兩壓兩流種控制型
電磁低壓卸載型
電磁兩段壓力控制型
負荷感應控制型
特性
- Nachi型。
- 高效率。
- 超靜音,超耐用。
- 操作簡單。
- 具壓力補償功能。
規格
控制方法
標準功能
名稱 | 油壓符號 | 性能特性 | 說明 |
---|---|---|---|
A | ![]() |
![]() |
壓力補償控制型 1. 如果油泵的輸出壓力接近設定壓力時,則油泵的流量自動減少到最小流量,保持設定的壓力。 2. 設定壓力可以手動調整。 |
選擇功能
名稱 | 油壓符號 | 性能特性 | 說明 |
---|---|---|---|
B | ![]() |
![]() |
壓力引導式搖控型 1. 壓力補償控制的設定壓力,可以通過外部裝設的遙控壓力閥進行功力控制。 2. 可以由外部專用多段壓力控制系統,進行壓力控制。 |
C | ![]() |
![]() |
兩壓兩流控制型 1. 通過兩個壓力補償控制的定壓力,低壓力大流量,高壓力小流量的高低壓泵浦功能。 2. 當系統壓力負荷增高時,接近PL值的設定壓力,泵浦自動變化為設定QL值的小流量,系統壓力負荷減低時壓力下降到PL設定值以下,自動變為大流量。 |
D | ![]() |
![]() |

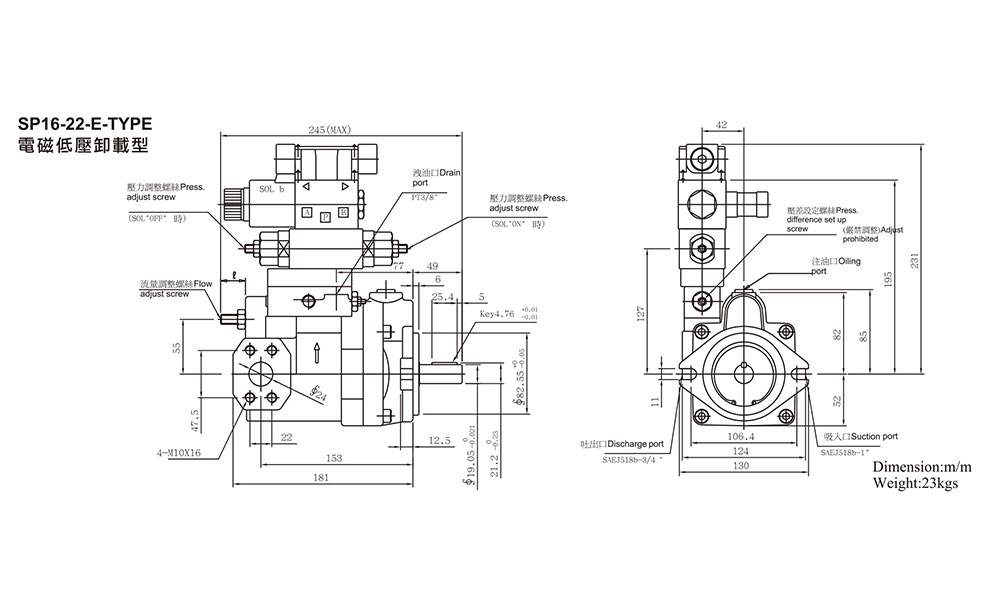

電磁低壓卸載型 1. 通過泵浦上安裝的電磁方向閥的換向,可以控制低壓卸載和壓力補償的控制壓力。 |
E | ![]() |
![]() |
電磁兩段壓力控制型 1. 通過泵浦上安裝的電磁方向閥的換向,可實現兩段設定壓力的補償控制。 |
HL | ![]() |
![]() |
負荷感應控制型 1. 泵浦吐出口可以在通過流量控制閥後,回饋壓差給泵浦,而自動的控制泵浦輸出的流量。 2. 這是一種省能源的控制方式他供給負荷所需的最低流量和壓力。 |
形式記號說明
![可變排量柱塞幫浦-形式記號說明](https://www.jenauto.com/wp-content/uploads/2021/01/78ffb-8ac16-IMG-SP-Nomenclature.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/8df11-20210129105207-24637.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/aa68c-20210129105209-e4194.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/f157e-20210129105210-69e72.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/833e2-20210129105211-beca3.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/b29b3-20210129105212-28b25.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/688ea-20210129105213-df2ed.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/bb37b-20210129105213-cf286.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/c5f8c-20210129105215-70741.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/d4d66-20210129105215-f1a53.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/8b96a-20210129105216-b04a4.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/99e84-20210129105217-bd8fd.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/7993c-20210129105217-9c8e9.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/33148-20210129105218-2418e.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/47e04-20210129105219-48227.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/846d1-20210129105219-e32f2.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/627ec-20210129105220-28014.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/48e05-20210129105220-c055f.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/4079c-20210129105221-4b5bb.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/638cb-20210129105221-1d04f.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/e4b97-20210129105223-255bc.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/1a4f1-20210129105224-84aef.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/655d4-20210129105225-adef5.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/67eaf-20210129105226-c22c9.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/b1ad3-20210129105227-60623.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/84af3-20210129105229-ee3e8.jpg)
![](https://www.jenauto.com/wp-content/uploads/2021/01/61764-20210129105229-d77b9.jpg)
